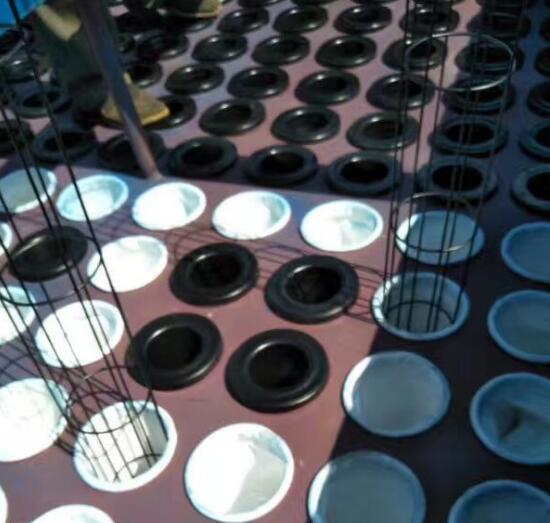

鑫盛源公司引进_新高频焊机设备3台，从钢丝的裁剪，入到机器后，焊接圆形筋肋，每个焊点全部熟练工操作点焊，确保工序进行到下一步。根据提前测量好的间距每个圆圈间距在20cm左右，_有
机硅除尘器骨架的结构稳定，焊点结实。框架做好的应该是坚硬挺直，间距均匀，无焊瘤。有8条肋骨户或者10条肋骨组成。骨架有2米的，2.5米的，3米的，可以根据客户需求定制。除尘器骨架的底部是买的现成的镀锌地圈，也是通过高频焊机一个点连着下个点焊接的，_圈上的正，点的准！这样工序下来一个_的除尘器骨架制作完成。然后我公司进行有机硅粉喷涂。先来介绍下有机硅粉是干什么用的？有机硅产品有几十万种,中国只有几千种,有机硅产品生产连是这样的,_是开采硅矿石,提炼成硅粉,硅粉在到化工厂与氯化物反应,或氟化物,等气体及催化剂在硫化床反应,得到_步有机硅产品,如:甲基氯硅烷系列产品,在卖到下游化工企业做_步的有机硅产品,在经过的几步,_后用到日常生活中的,硅橡胶,化妆品,衣服.等等.有机硅产品,是含有硅的高分子化合物._源头是从硅矿石里提炼的.下边说的,可以化合.但前提是有机化合物.有机硅粉在自然环境下的使用寿命可达几十年，经有机硅处理的除尘骨架具有优良的耐热性和耐低温外，还具有优异的拒水性，可延长除尘骨架的使用寿命，带来有机硅_的优异性能。有机硅除尘骨架喷涂时的操作步骤如下：首先，将已加工好的除尘骨架浸入除油槽15分钟，目的是除去除尘骨架表面的油污。然后，从除油槽中取出除尘骨架放入清洗槽进行浸泡清洗，目的是除去除尘骨架上的除油剂。接着从清洗槽取出除尘骨架放入除锈槽进行除锈处理，目的是除去除尘骨架上的金属氧化层，增强吸附力。从除锈槽取出笼骨放入磷化槽进行磷化处理，目的是增强除尘骨架表面的粘合力。然后将处理好的除尘骨架放入烤箱，温度设为100℃，进行20-30分钟的烘干，目的除去除尘骨架上的水份，保持除尘骨架本体的干燥。取出除尘骨架，将调制好的有机硅均匀的喷涂在除尘骨架表面。涂层厚度在60μm~100μm。_后，将喷涂好的除尘骨架放入烤箱，温度设为220℃，进行120分钟的烘烤。之后保持200℃，进行30分钟的热定型。将除尘骨架自然冷却，即完成了除尘骨架有机硅喷涂工艺。
